智能電力監控儀
智能電力監控儀
作者：DM 點擊：1018次 日期：2024-02-28 [小] [中] [大]
測量及顯示范圍
電 壓：0 ～ 999.9kV； 有功功率：-9999MW ～ 9999MW；
電 流：0 ～ 60kA； 無功功率：-9999Mvar ～ 9999Mvar；
視在功率：9999MVA； 功率因數：-1.000 ～ +1.000；
諧波：2～63次電壓/電流諧波
頻 率：40 ～ 70Hz；
有功正負電能：1000000000kWh；
無功正負電能：1000000000kvarh；
有功電能脈沖輸出常數 =1800imp/kWh；
無功電能脈沖輸出常數 =1800imp/kvarh
輸出方式及功能（可選）
① 通訊接口
-DNT：標準 DeviceNet接口，滿足CIP通用工業協定。
-DP：標準Profibus-DP，滿足Profibus-DP行規。
-C：標準 RS485 接口，滿足標準 MODBUS 規約。
-TCP：標準Modbus-TCP接口，滿足標準 MODBUS 規約。
-PN：標準Profinet-PN接口，滿足工業以太網標準。
-ET：標準EtherCAT接口，滿足工業以太網標準。
-EIP：標準EtherNet/IP接口，滿足CIP通用工業協定。
② D- 數字量輸入、輸出
輸入 2 路（最大 6 路），光耦隔離無源觸點輸入；
輸出 2 路（最多 3 路），繼電器無源觸點（3 常開）；
輸出觸點負載：AC250V/5A 或 DC24V/5A。
③ F- 分時電度量
具有四種費率（尖峰平谷），一天可分為八個時段，每個時段都可編程為尖、峰、平、谷四種費率之一。
④ A- 單路模擬量 DC4 ～ 20mA 輸出
部分表型最多支持三路變送輸出，其中A1代表一路模擬量輸出，A2代表兩路模擬量輸出，A3代表三路模擬量輸出。輸出范圍：編程選擇 A、B、C 三相電流等實時測量參數中的某一相輸出 DC4 ～ 20mA。（出廠默認0～ 5A( 基本量，不乘變比值 ) 對應 DC4 ～ 20mA；其它對應值可由按鍵設定，如：0 ～ 1A 對應 DC4 ～ 20mA。）；
⑤ J- 繼電器報警輸出
可選配一路繼電器報警輸出。
⑥ 相角測量
可測量三相電壓電流相角。
⑦ 電壓偏差測量 可測量三相電壓、線電壓偏差。
⑧ 不平衡度測量
可測量三相電壓、電流不平衡度。

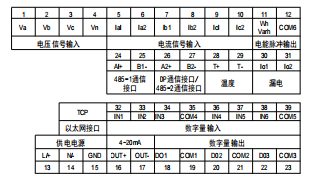

智能電力監控儀接線圖

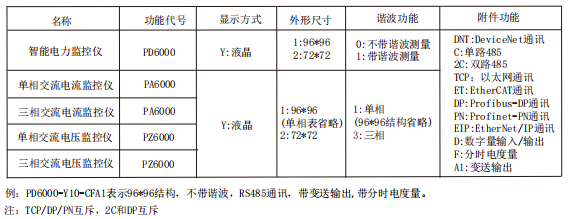

產品選型
輸出方式及功能（可選）
